Academia da Força Aérea é um estabelecimento de ensino em nível superior da Força Aérea Brasileira, reconhecido peloMinistério da Educação, integrante do sistema de formação e aperfeiçoamento de pessoal do Comando da Aeronáutica - COMAER. Subordinada ao Departamento de Ensino da FAB. É considerada uma das três melhores escolas de formação de pilotos militares do mundo.
Está subordinada diretamente ao Departamento de Ensino da Aeronáutica (DEPENS), a sua finalidade é a formação de oficiais da ativa para os quadros de aviadores, intendentes e de infantaria da Força Aérea Brasileira (FAB).
Áreas oferecidas: Os cursos de formação da AFA são equivalentes a cursos de graduação plena, os quais, embora não tenham similares no sistema civil, assemelham-se às áreas de Engenharia e de Administração.
01-(AFA-013)
02-(AFA-013)

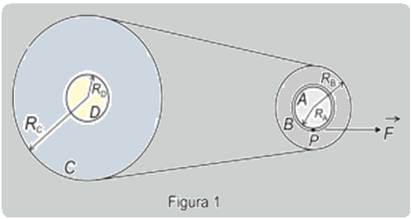

A figura 1 abaixo apresenta um sistema formado por dois pares de polias coaxiais, AB e CD, acoplados por meio de
uma correia ideal e inextensível e que não desliza sobre as polias C e B, tendo respectivamente raios RA=1 m, RB =
2 m , RC = 10 m e RD = 0,5 m.
A polia A tem a forma de um cilindro no qual está enrolado um fio ideal e inextensível de comprimento L=10π m em
uma única camada, como mostra a figura 2.
Num dado momento, a partir do repouso, o fio é puxado pela ponta P, por uma força F constante que imprime uma
aceleração linear a, também constante, na periferia da polia A, até que o fio se solte por completo desta polia. A partir
desse momento, a polia C gira até parar após n voltas, sob a ação de uma aceleração angular constante de tal forma que
o gráfico da velocidade angular da polia D em função do tempo é apresentado na figura 3.
Nessas condições, o número total de voltas dadas pela polia A até parar e o módulo da aceleração a, em m/s2, são,
respectivamente,
a) 5(n + 1), 5π b) 5n, 5π c) 2(n – 1), 3π d) 5n, π
03-(AFA-013)
Duas partículas, a e b, que se movimentam ao longo de um mesmo trecho retilíneo tem as suas posições (S) dadas em
função do tempo (t), conforme o gráfico abaixo.
O arco de parábola que representa o movimento da partícula b e o segmento de reta que representa o movimento de a
tangenciam-se em t = 3 s. Sendo a velocidade inicial da partícula b de 8 m/s, o espaço percorrido pela partícula a do
instante t = 0 até o instante t = 4 s, em metros, vale
a) 8,0 b) 4,0 c) 6,0 d) 3,0
04-(AFA-013)

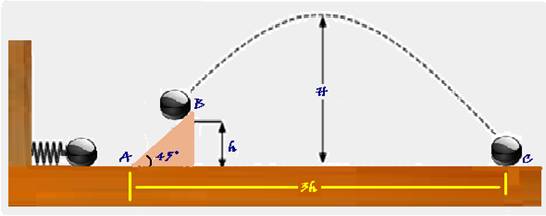

Uma pequena esfera de massa m é mantida comprimindo uma mola ideal de constante elástica k de tal forma que a
sua deformação vale x. Ao ser disparada, essa esfera percorre a superfície horizontal até passar pelo ponto A
subindo por um plano inclinado de 45° e, ao final dele, no ponto B, é lançada, atingindo uma altura máxima H e caindo
no ponto C distante 3h do ponto A, conforme figura abaixo.
Considerando a aceleração da gravidade igual a g e desprezando quaisquer formas de atrito, pode-se afirmar
que a deformação x é dada por
05-(AFA-013)

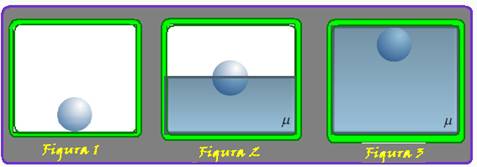

Uma esfera homogênea, rígida, de densidade µ1 e de volume V se encontra apoiada e em equilíbrio na superfície
inferior de um recipiente, como mostra a figura 1.Nesta situação a superfície inferior exerce uma força N1 sobre a
esfera.
A partir dessa condição, o recipiente vai sendo preenchido lentamente por um líquido de densidade µ, de tal forma que
esse líquido esteja sempre em equilíbrio hidrostático. Num determinado momento, a situação de equilíbrio do sistema,
no qual a esfera apresenta metade de seu volume submerso, é mostrada na figura 2.
Quando o recipiente é totalmente preenchido pelo líquido, o sistema líquido-esfera se encontra em uma nova condição
de equilíbrio com a esfera apoiada na superfície superior do recipiente (figura 3), que exerce uma força de reação normal N2 sobre a esfera.
Nessas condições, a razão N2/N1 é dada por
a) 1/2 b) 3/2 c) 1 d) 2
06-(AFA-013)

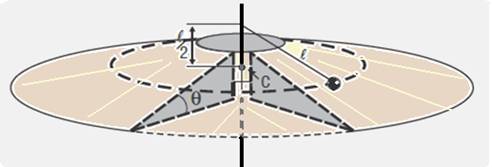

Em um local onde a aceleração da gravidade vale g, uma partícula move-se sem atrito sobre uma pista circular que,
por sua vez, possui uma inclinação θ. Essa partícula está presa a um poste central, por meio de um fio ideal de
comprimento ℓ que, através de uma articulação, pode girar livremente em torno do poste. O fio é mantido paralelo à
superfície da pista, conforme figura abaixo.
Ao girar com uma determinada velocidade constante, a partícula fica “flutuando” sobre a superfície inclinada da pista, ou seja, a partícula fica na iminência de perder o contato com a pista e, além disso, descreve uma trajetória circular com centro em C, também indicado na figura.
Nessas condições, a velocidade linear da partícula deve ser igual a
07-(AFA-013)

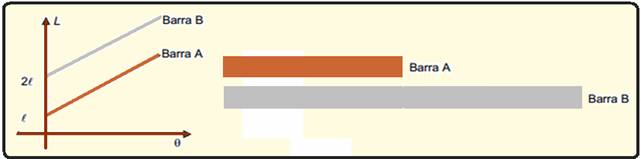

No gráfico a seguir, está representado o comprimento L de duas barras A e B em função da temperatura θ.
Sabendo-se que as retas que representam os comprimentos da barra A e da barra B são paralelas, pode-se afirmar que a
razão entre o coeficiente de dilatação linear da barra A e o da barra B é
a) 2,00. b) 0,50 c) 1,00. d) 0,25.
08-(AFA-013)

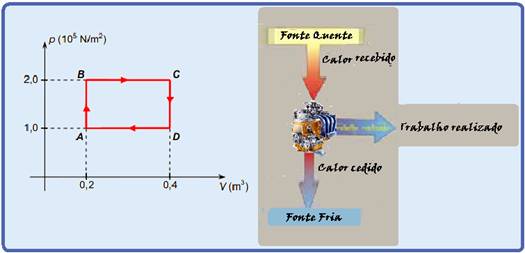

Uma máquina térmica funciona fazendo com que 5 mols de um gás ideal percorra o ciclo ABCDA representado na
figura.
Sabendo-se que a temperatura em A é 227 °C, que os calores específicos molares do gás, a volume constante e a
pressão constante, valem, respectivamente, (2/3) R e (5/2) R e que R vale aproximadamente 8 J/mol K, o rendimento dessa máquina, em porcentagem, está mais próximo de
a) 12 b) 18 c) 15 d) 21
09-(AFA-013)
Dois termômetros idênticos, cuja substância termométrica é o álcool etílico, um deles graduado na escala Celsius e o
outro graduado na escala Fahrenheit, estão sendo usados simultaneamente por um aluno para medir a temperatura de
um mesmo sistema físico no laboratório de sua escola. Nessas condições, pode-se afirmar corretamente que
a) os dois termômetros nunca registrarão valores numéricos iguais.
b) a altura da coluna líquida será igual nos dois termômetros, porém com valores numéricos sempre diferentes.
c) a unidade de medida do termômetro graduado na escala Celsius é 1,8 vezes maior que a da escala Fahrenheit.
d) a altura da coluna líquida será diferente nos dois termômetros
10-(AFA-013)
A figura abaixo mostra uma face de um arranjo cúbico, montado com duas partes geometricamente iguais. A parte 1
é totalmente preenchida com um líquido de índice de refração n1 e a parte 2 é um bloco maciço de um material
transparente com índice de refração n2.
Neste arranjo, um raio de luz monocromático, saindo do ponto P, chega ao ponto C sem sofrer desvio de sua direção
inicial.
Retirando-se o líquido n1 e preenchendo-se completamente a parte 1 com um outro líquido de índice de refração n3,
tem-se que o mesmo raio, saindo do ponto P, chega integralmente ao ponto D.
Considere que todos os meios sejam homogêneos, transparentes e isotrópicos, e que a interface entre eles forme um dióptro perfeitamente plano.
Nessas condições, é correto afirmar que o índice de refração n3 pode ser igual a
a) 1,3 n1 b) 1,5 n1 c) 1,2 n1 d) 1,1 n1
11-(AFA-013)

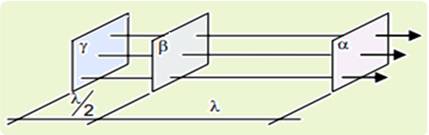

A figura abaixo apresenta a configuração instantânea de uma onda plana longitudinal em um meio ideal. Nela, estão
representadas apenas três superfícies de onda α, β e γ, separadas respectivamente por λ e λ/2, onde λ é o
comprimento de onda da onda.
Em relação aos pontos que compõem essas superfícies de onda, pode-se fazer as seguintes afirmativas:
I - estão todos mutuamente em oposição de fase;
II - estão em fase os pontos das superfícies α e γ ;
III - estão em fase apenas os pontos das superfícies α e β;
IV - estão em oposição de fase apenas os pontos das superfícies γ e β.
Nessas condições, é (são) verdadeira(s)
a) I b) I e II c) III e IV d) III
12-(AFA-013)
Ondas sonoras são produzidas por duas cordas A e B próximas, vibrando em seus modos fundamentais, de tal forma
que se percebe x batimentos sonoros por segundo como resultado da superposição dessas ondas. As cordas possuem iguais comprimentos e densidades lineares sempre constantes, mas são submetidas a diferentes tensões.
Aumentando-se lentamente a tensão na corda A, chega-se a uma condição onde a frequência de batimento é nula e
ouve-se apenas uma única onda sonora de frequência f.
Nessas condições, a razão entre a maior e a menor tensão na corda A é
13-(AFA-013)

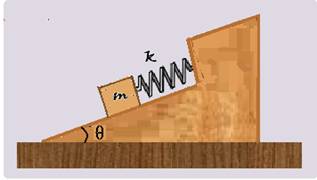

Num local onde a aceleração da gravidade é constante, um corpo de massa m, com dimensões desprezíveis, é posto a
oscilar, unido a uma mola ideal de constante elástica k, em um plano fixo e inclinado de um ângulo θ, como mostra a
figura abaixo.
Nessas condições, o sistema massa-mola executa um movimento harmônico simples de período T.
Colocando-se o mesmo sistema massa-mola para oscilar na vertical, também em movimento harmônico simples, o seu
novo período passa a ser T’.
Nessas condições, a razão T’/T é
a) 1/senθ b) senθ c) 1/2 d) 1
14-(AFA-013)
Uma partícula de massa m e carga elétrica negativa gira em órbita circular com velocidade escalar constante de módulo
igual a v, próxima a uma carga elétrica positiva fixa, conforme ilustra a figura abaixo.
Desprezando a interação gravitacional entre as partículas e adotando a energia potencial elétrica nula quando elas estão
infinitamente afastadas, é correto afirmar que a energia deste sistema é igual a
15-(AFA-013)

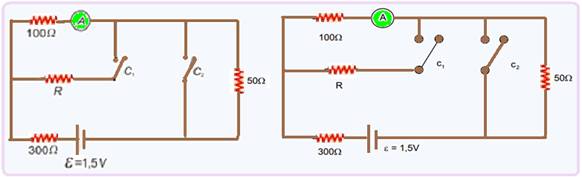

No circuito elétrico esquematizado abaixo, a leitura no amperímetro A não se altera quando as chaves C1 e C2 são
simultaneamente fechadas.
Considerando que a fonte de tensão ε, o amperímetro e os fios de ligação são ideais e os resistores ôhmicos, o valor de
R é igual a
a) 600 Ω. b) 100 Ω. c) 150 Ω. d) 50 Ω.
16-(AFA-013)
No circuito esquematizado abaixo, C1 e C são capacitores de placas paralelas, a ar, sendo que C2 pode ter sua
capacitância alterada por meio da inclinação de sua armadura A, que é articulada no ponto P.
Estando os capacitores completamente carregados, desliga-se a chave Ch e inclina-se a armadura A sem deixá-la
aproximar muito de B. Nessas condições, a ddp nos terminais de C1 e C2, respectivamente,
a) aumenta e diminui. b) diminui e aumenta. c) fica constante e diminui. d) fica constante e aumenta
17-(AFA-013)

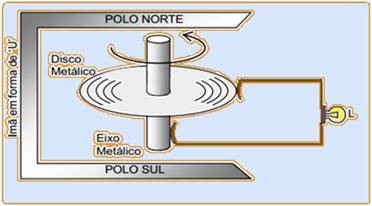

Um gerador homopolar consiste de um disco metálico que é posto a girar com velocidade angular constante em um
campo magnético uniforme, cuja ação é extensiva a toda a área do disco, conforme ilustrado na figura abaixo.

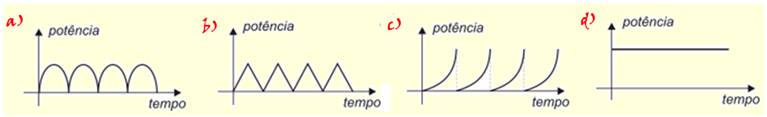

Ao conectar, entre a borda do disco e o eixo metálico de rotação, uma lâmpada L cuja resistência elétrica tem
comportamento ôhmico, a potência dissipada no seu filamento, em função do tempo, é melhor representada pelo
gráfico
18-(AFA-013)
O elétron do átomo de hidrogênio, ao passar do primeiro estado estacionário excitado, n = 2, para o estado fundamental, n = 1, emite um fóton.

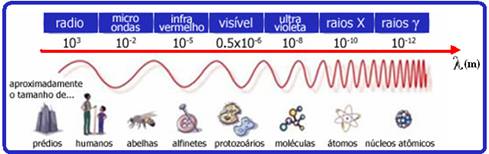

Tendo em vista o diagrama da figura abaixo, que apresenta, de maneira aproximada, os comprimentos de onda das diversas radiações, componentes do espectro eletromagnético, pode-se concluir que o comprimento de onda desse fóton emitido corresponde a uma radiação na região do(s)
a) raios gama b) raios X c) infravermelho d) ultravioleta
19-(AFA-013)

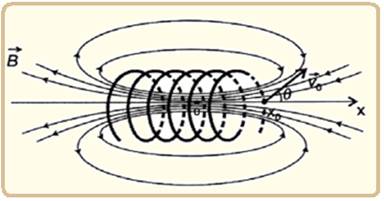

Na região próxima a uma bobina percorrida por corrente elétrica contínua, existe um campo de indução magnética
B, simétrico ao seu eixo (eixo x), cuja magnitude diminui com o aumento do módulo da abscissa x, como mostrado na
figura abaixo
Uma partícula de carga negativa é lançada em x = xo com uma velocidade Vo, formando um ângulo θ com o sentido
positivo do eixo x.

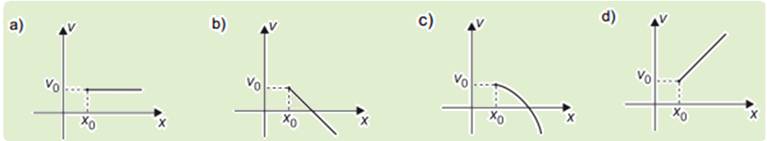

O módulo da velocidade v descrita por essa partícula, devido somente à ação desse campo magnético, em função
da posição x, é melhor representado pelo gráfico
20-(AFA-013)
Raios X são produzidos em tubos de vácuo nos quais elétrons são acelerados por uma ddp de 4,0⋅104V e, em
seguida, submetidos a uma intensa desaceleração ao colidir com um alvo metálico.
Assim, um valor possível para o comprimento de onda, em angstrons, desses raios X é,
a) 0,35 b) 0,20 c) 0,25 d) 0,15
