01-(AFA-012)

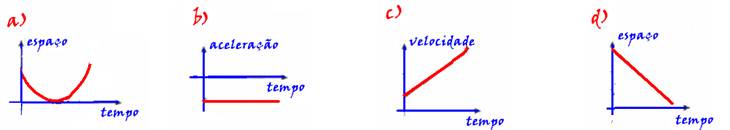

 Considere um móvel deslocando–se numa trajetória horizontal e descrevendo um movimento retilíneo uniformemente acelerado e

retrógrado. A alternativa que contém o gráfico que melhor representam movimento descrito pelo móvel é



02-(AFA-012)

 Um bloco se movimenta retilineamente, do ponto A até o ponto C, conforme figura abaixo

Sua velocidade v em função do tempo t, ao longo da trajetória, é descrita pelo diagrama v×t mostrado a seguir.


Considerando que o bloco passa pelos pontos A e B nos instantes 0 e t₁, respectivamente, e para no ponto C no instante t₂, a razão entre

as distâncias percorridas pelo bloco nos trechos BC e AB , vale

a) (t₂ + t₁)/t₁                               b) (t₂ – t₁)/t₂²                                c) (t₂ – t₁)/2t₁                                  d) (t₂ + t₁)/2t₂



03-(AFA-012)

Os vetores  , na figura abaixo, representam, respectivamente, a velocidade do vento medida em relação ao solo e a

velocidade de um avião em pleno vôo, medida em relação ao vento.



 Sabendo-se que o movimento resultante do avião acontece em uma direção perpendicular à direção da velocidade do vento, tem-se que o cosseno do ângulo θ entre os vetores velocidades , em módulo, vale

a) B/A                                  b) A/B                                    c) – A/B                                    d) – A.B



04-(AFA-012)

 De acordo com a figura abaixo, a partícula A, ao ser abandonada de uma altura H, desce a rampa sem atritos ou resistência do ar até

sofrer uma colisão, perfeitamente elástica, com a partícula B que possui o dobro da massa de A e que se encontra inicialmente em

repouso. Após essa colisão, B entra em movimento e A retorna, subindo a rampa e atingindo uma altura igual a: (g=10m/s²).

a) H                                     b) H/2                                     c) H/3                                       d) H/9



05-(AFA-012)

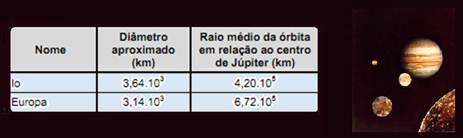

A tabela a seguir resume alguns dados sobre dois satélites de Júpiter.

Sabendo-se que o período orbital de Io é de aproximadamente 1,8 dia terrestre, pode-se afirmar que o período orbital de Europa expresso em dia(s) terrestre(s) é um valor mais próximo de

a) 0,90                   b) 1,50                                c) 3,60                                        d) 7,20



06-(AFA-012)

O motor de um determinado veículo consome 8,0 litros de combustível em uma hora. Sabendo-se que o calor de combustão desse

combustível é de 10000 cal/g, que sua densidade é 0,675g/cm³ e que o motor desenvolve uma potência de 24 kW, o rendimento desse motor, em porcentagem, é de (considere 1 cal = 4 J)

a) 32                           b) 36                                       c) 40                                         d) 44



07-(AFA-012)

Um motorista calibra os pneus de seu carro com uma pressão de 30 libras/pol² a uma temperatura de 27 ºC. Após uma viagem, a

temperatura deles subiu para 47 ºC. Desprezando-se a variação de volume dos pneus e sabendo-se que 10% da massa de ar contida

em um dos pneus escapou pela válvula durante a viagem, a pressão do ar neste pneu, ao término desta viagem, em libras/pol², é de

aproximadamente

a) 25                                 b) 26                                           c) 29                                 d) 32



08-(AFA-012)

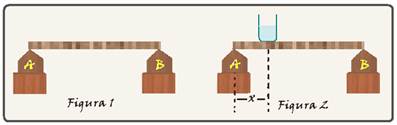

Considere uma prancha homogênea de peso P e comprimento L, que se encontra equilibrada horizontalmente em duas hastes A e B

como mostra a figura 1 abaixo.

Sobre a prancha, em uma posição x < L/2, é colocado um recipiente de massa desprezível e volume V, como mostrado na figura 2 acima.

Esse recipiente é preenchido lentamente com um líquido homogêneo de densidade constante até sua borda sem transbordar.

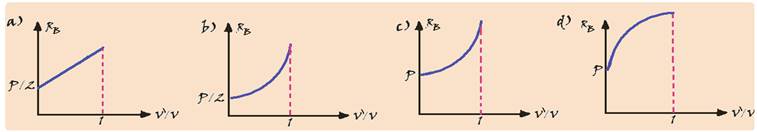

Nessas condições, o gráfico que melhor representa a intensidade da reação do apoio B, R_B, em função da razão entre o volume V’ do

líquido contido no recipiente pelo volume V do recipiente, V’/V, é



09-(AFA-012)

Com relação às máquinas térmicas e a Segunda Lei da Termodinâmica, analise as proposições a seguir.

I. Máquinas térmicas são dispositivos usados para converter energia mecânica em energia térmica com conseqüente realização de trabalho.

II. O enunciado da Segunda Lei da Termodinâmica, proposto por Clausius, afirma que o calor não passa espontaneamente de um corpo frio para um corpo mais quente, a não ser forçado por um agente externo como é o caso do refrigerador.

III. É possível construir uma máquina térmica que, operando em transformações cíclicas, tenha como único efeito transformar

completamente em trabalho a energia térmica de uma fonte quente.

IV. Nenhuma máquina térmica operando entre duas temperaturas fixadas pode ter rendimento maior que a máquina ideal de Carnot, operando entre essas mesmas temperaturas.

São corretas apenas

a) I e II                         b) II e III                                 c) I, III e IV                                        d) II e IV



10-(AFA-012)

Considere um recipiente fixo contendo um líquido em repouso no interior de um vagão em movimento retilíneo e uniforme que se

desloca para a direita. A superfície de separação entre o líquido e o ar contido no vagão forma um dióptro perfeitamente plano que é

atravessado por um raio luminoso monocromático emitido por uma fonte F fixa no teto do vagão, como mostra a figura abaixo.

 Nessa condição, o ângulo de incidência do raio luminoso é θ₁ = 60°. Num determinado momento o vagão é acelerado horizontalmente

para a esquerda com aceleração constante de módulo g e a=(√3/3)g e nessa nova situação, o ângulo de incidência do raio, neste dióptro

plano, passa a ser θ₂. Considerando que a aceleração gravitacional no local é constante e possui módulo igual a g, a razão entre os senos dos ângulos de refração dos raios refratados na primeira e na segunda situações, respectivamente, é: (n_ar=1 e sen60^o=√3/2)

  a) 1/2                              b) 1                                          c) √2                                   d) √3



11-(AFA-012)



A figura 1 abaixo ilustra o que o observador visualiza quando este coloca uma lente delgada côncavo-convexa a uma distância d

sobre uma folha de papel onde está escrita a palavra LENTE.

Justapondo-se uma outra lente delgada à primeira, mantendo esta associação à mesma distância d da folha, o observador passa a enxergar, da mesma posição, uma nova imagem, duas vezes menor, como mostra a figura 2. Considerando que o observador e as lentes estão imersos em ar, são feitas as seguintes afirmativas.

I. a primeira lente é convergente.

II. a segunda lente pode ser uma lente plano-côncava.

III. quando as duas lentes estão justapostas, a distância focal da lente equivalente é menor do que a distância focal da primeira lente.

São corretas apenas

a) I e II apenas.                       b) I e III apenas.                       c) II e III apenas.                            d) I, II e III.



12-(AFA-012)

A figura abaixo representa as linhas de força de um determinado campo elétrico.

Sendo V_A, V_B, e V_C os potenciais eletrostáticos em três pontos A, B e C, respectivamente, com  0 < V_A - V_C < V _B - V_C, pode-se afirmar que a

posição desses pontos é melhor representada na alternativa



13-(AFA-012)

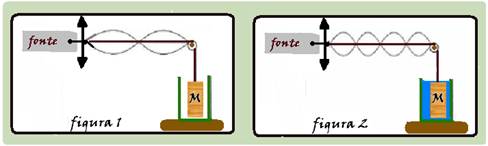

A figura 1 abaixo apresenta a configuração de uma onda estacionária que se forma em uma corda inextensível de comprimento L e densidade linear μ quando esta é submetida a oscilações de frequência constante f_o, através de uma fonte presa em uma de suas extremidades. A corda é tencionada por um corpo homogêneo e maciço de densidade ρ, preso na outra extremidade, que se encontra dentro de um recipiente inicialmente vazio.

Considere que o recipiente seja lentamente preenchido com um líquido homogêneo de densidade δ e que, no equilíbrio, o corpo M fique completamente submerso nesse líquido. Dessa forma, a nova configuração de onda estacionária, que se estabelece na corda é mostrada na figura 2.

Nessas condições, a razão (ρ/δ) entre as densidades do corpo e do líquido, é

a) 3/2                                b) 4/3                                       c) 5/4                                     d) 3/5



14-(AFA-012)

A figura abaixo ilustra um campo elétrico uniforme, de módulo E, que atua na direção da diagonal BD de um quadrado de lado ℓ

Se o potencial elétrico é nulo no vértice D, pode-se afirmar que a ddp entre o vértice A e o ponto O, intersecção das diagonais do quadrado, é

a) nula                             b) ℓ.(√2/2).E                          c) ℓ.√(2E)                               d) ℓ.E



15-(AFA-012)

A região entre as placas de um capacitor plano é preenchida por dois dielétricos de permissividades ε₁ e ε₂, conforme ilustra a figura a

seguir

Sendo S a área de cada placa, d a distância que as separa e U a ddp entre os pontos A e B, quando o capacitor está totalmente carregado,

o módulo de carga Q de cada placa é igual a



16-(AFA-012)

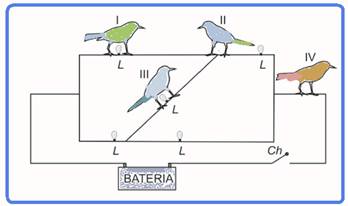

A figura abaixo mostra quatro passarinhos pousados em um circuito elétrico ligado a uma fonte de tensão, composto de fios ideais

e cinco lâmpadas idênticas L.

Ao ligar a chave Ch, o(s) passarinho(s) pelo(s) qual(quais) certamente não passará(ão) corrente elétrica é(são) o(s) indicado(s)

pelo(s) número(s)

a) I                             b) II e IV                                    c) II, III e IV                                   d) III



17-(AFA-012)

Uma partícula de massa m e carga elétrica negativa de módulo igual a q é lançada com velocidade  , na direção y, numa região

onde atuam, na direção z, um campo elétrico  e o campo gravitacional e, na direção x, um campo magnético B , todos uniformes e constantes, conforme esquematizado na figura abaixo.

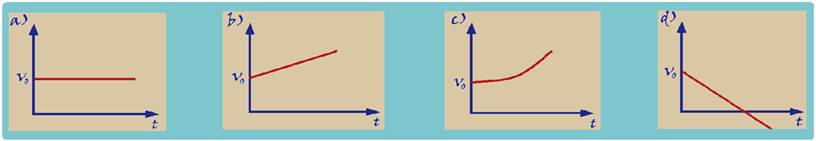

Sendo retilínea a trajetória desta partícula, nessa região, e os eixos X, y e z perpendiculares entre si, pode-se afirmar que o gráfico que melhor representa a sua velocidade v em função do tempo t é



18-(AFA-012)

A figura a seguir mostra um ímã oscilando próximo a uma espira circular, constituída de material condutor, ligada a uma lâmpada.

A resistência elétrica do conjunto espira, fios de ligação e lâmpada é igual a R e o ímã oscila em MHS com período igual a T. Nessas

condições, o número de elétrons que atravessa o filamento da lâmpada, durante cada aproximação do ímã

a) é diretamente proporcional a T.               b) é diretamente proporcional a T².                       c) é inversamente proporcional a T.

d) não depende de T.



19-(AFA-012)

Um estudante dispõe de 40 pilhas, sendo que cada uma delas possui fem igual a 1,5V e resistência interna igual a 0,25Ω. Elas

são associadas e, posteriormente, ligadas  num resistor de imersão de resistência elétrica igual a 2,5Ω.

Desejando-se elevar a temperatura em 10^oC de 1000g de um líquido cujo calor específico é igual a 4,5 J/g^oC, no menor tempo possível, este estudante montou uma associação utilizando todas as pilhas. Sendo assim, o tempo de aquecimento do líquido, em minutos, foi, aproximadamente, igual a

a) 5                                           b) 8                                        c) 12                                        d) 15
